Kit et composants DIY electronics 10x22cm PCB printed circuit board prototype pain - 5PCS

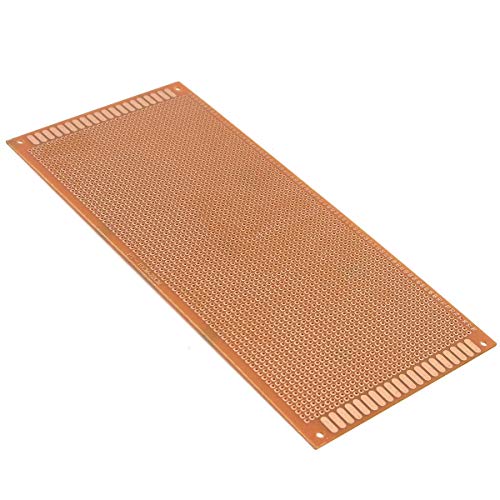

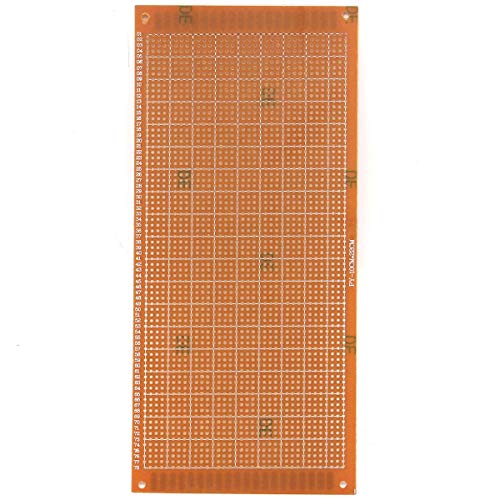

Ce produit est un lot technique destiné aux assemblages de circuits électriques. Le kit et composants DIY electronics 10 X 22cm prototyping board comprend cinq plaques perforées identiques conçues pour l'intégration de sous-ensembles électroniques. Sa fabrication repose sur un panneau phénolique ou époxy perforé selon un maillage régulier, adapté à la réception de broches traversantes standards.

Caractéristiques de la structure du circuit imprimé

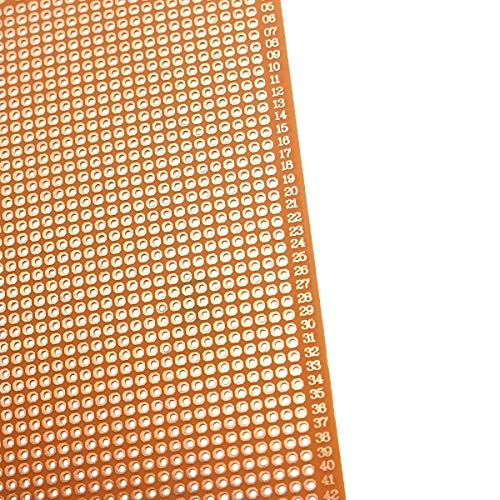

Chaque unité de ce PCB printed circuit board prototype pain présente une face configurée pour le raccordement physique des composants. Les orifices reçoivent les broches des éléments passifs et actifs. Les pistes de cuivre ou pastilles isolées permettent d'établir les liaisons conductrices par application d'alliage de soudure, assurant la continuité électrique du montage global.

Données physiques et géométriques

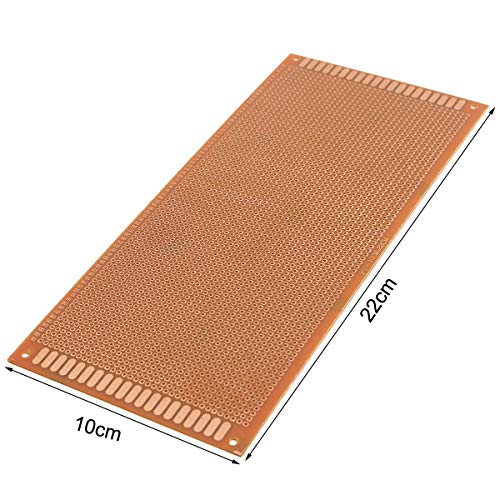

• Référence du format : 100 mm de largeur par 220 mm de longueur.
• Conditionnement de livraison : Unité d'emballage contenant 5 pièces distinctes.
• Usage principal : Réalisation de platines d'expérimentation et de cartes mères spécifiques.
• Entraxe des perçages : Configuration standardisée pour l'insertion de boîtiers DIP.

L'utilisation de ces plaques permet l'assemblage de modules de commande sans recours aux procédés de gravure chimique de circuits, rendant l'exécution des connexions directes et immédiates après découpe ou perçage complémentaire si nécessaire.
